Tool zur Berechnung von Thermoelementen

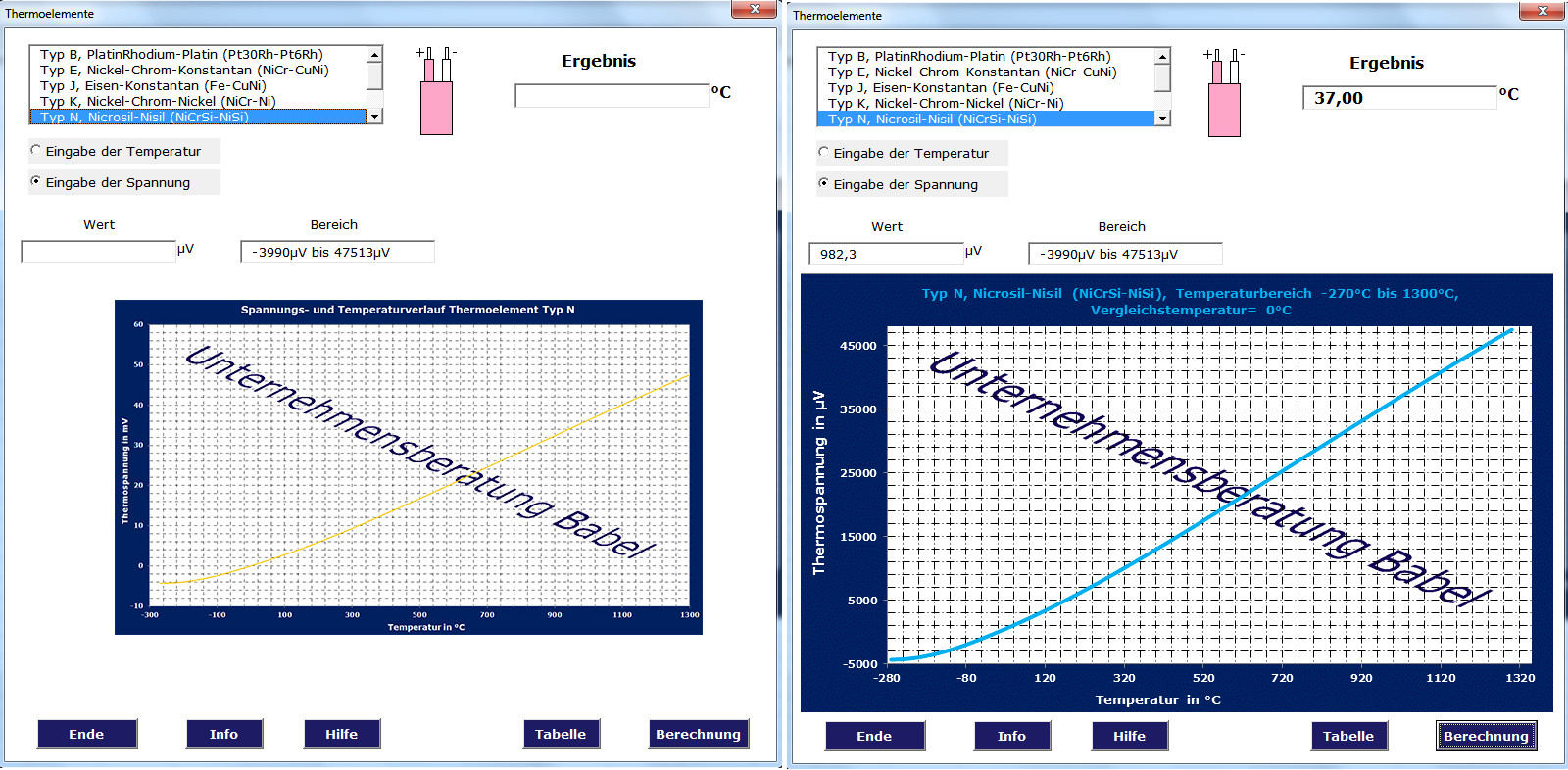

Das Tool ermöglicht es Ihnen, bei gegebener Spannung die entsprechende Temperatur zu berechnen. Ebenfalls kann über eine bekannte Temperatur die entsprechende Spannung berechnet werden.

Folgende Thermoelemente sind hinterlegt

Neben der Farbcodierung, die sich rechte neben der Auswahlbox befindet, wird unterhalb zusätzlich noch das entsperchende Temperatur/Spannungs Diagramm zum gewählten Thermoelement angezeigt. Solange keine Berechnung vorgenommen wird, wird das Standarddiagramm für eine Vergleichsstellentemperatur von 0°C angeigt. Nach erfolgter Berechnung, wird das Diagramm automatisch mit den neuen Kennwerten auf Basis einer geänderten Vergleichstellentemperatur angepasst. Das tatsächliche Diagramm wird bewust größer dargestellt um eine bessere Unterscheidung zu gewährleisten.

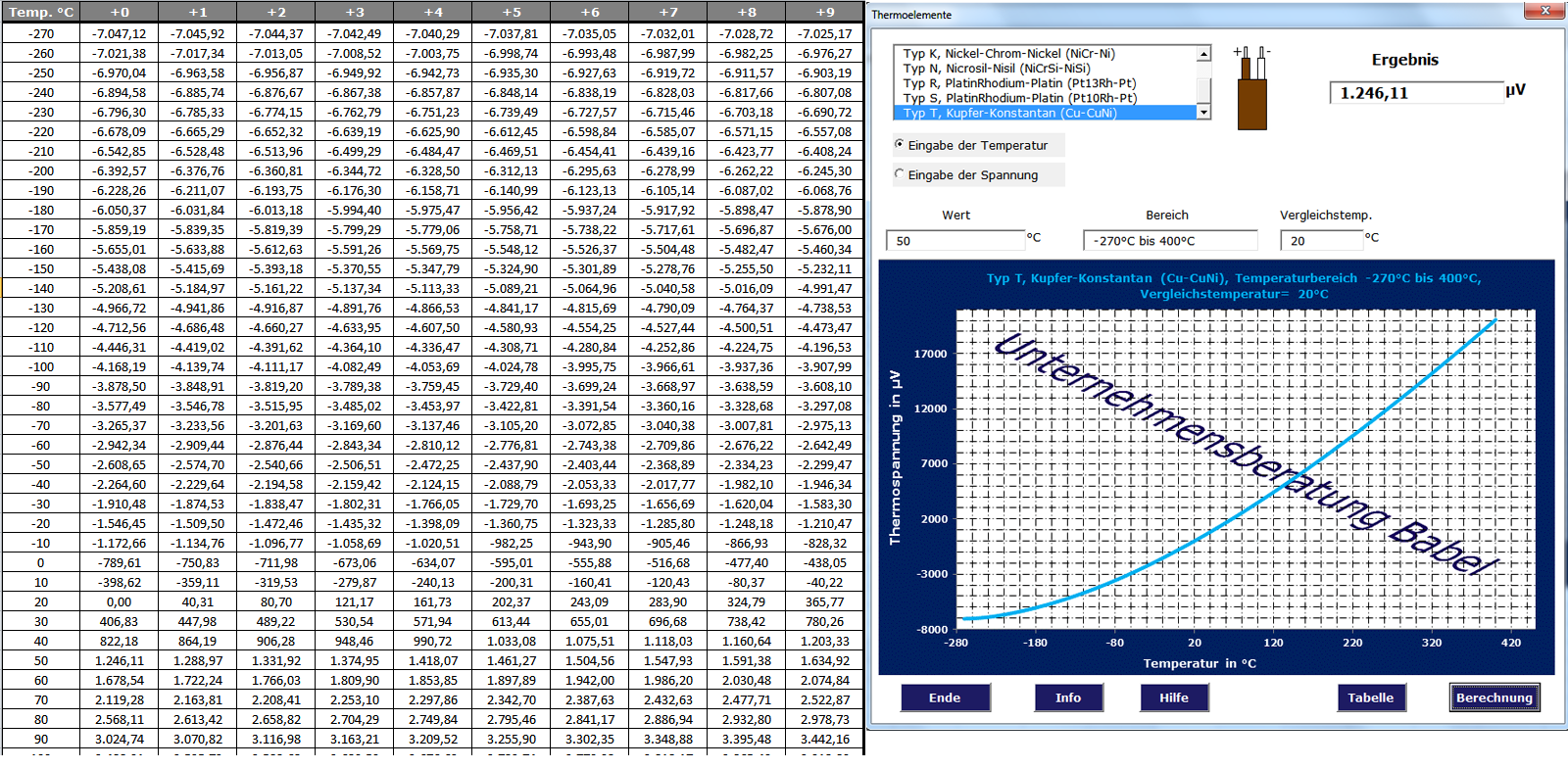

Weiterhin können für alle im Tool hinterlegten Thermoelemente entsprechende Tabellen erzeugt werden. Im Modus Temperatureingabe ist die Anpassung der Vergleichsstellentempertatur möglich. Diese Anpassung wird auch in die erzeugten Tabellen übernommen. Das letzte Bild zeigt ein Extrembeispiel mit einer gewählten Vergleichstemperatur von -270°C.

Zur Berechnung der Thermospannung mittels gegebener Themperatur (t90) wird folgende Gleichung im Tool verwendet:

Thermoelement, Berechnung der Spannung

Die Erweiterung für Thermoellemente vom Typ K oberhalb von 0°C wird ebenfalls berücksichtigt.

Formel für Thermoelement Typ K oberhalb 0°C

Zur Berechnung der Temperatur bei gegebener Thermospannung kommt die folgende Gleichung im Tool zum Einsatz:

Berechnung Temperatur eines Thermoelemntes bei bekannter Spannung

Da alle Berechnungen als Funktionen programmiert wurden, können diese auch direkt im Excel Arbeitsblatt verwendet werden.

Tool zur Berechnung von Dampfdrücken, Dampfdruckberechnung, von Thermoelementen

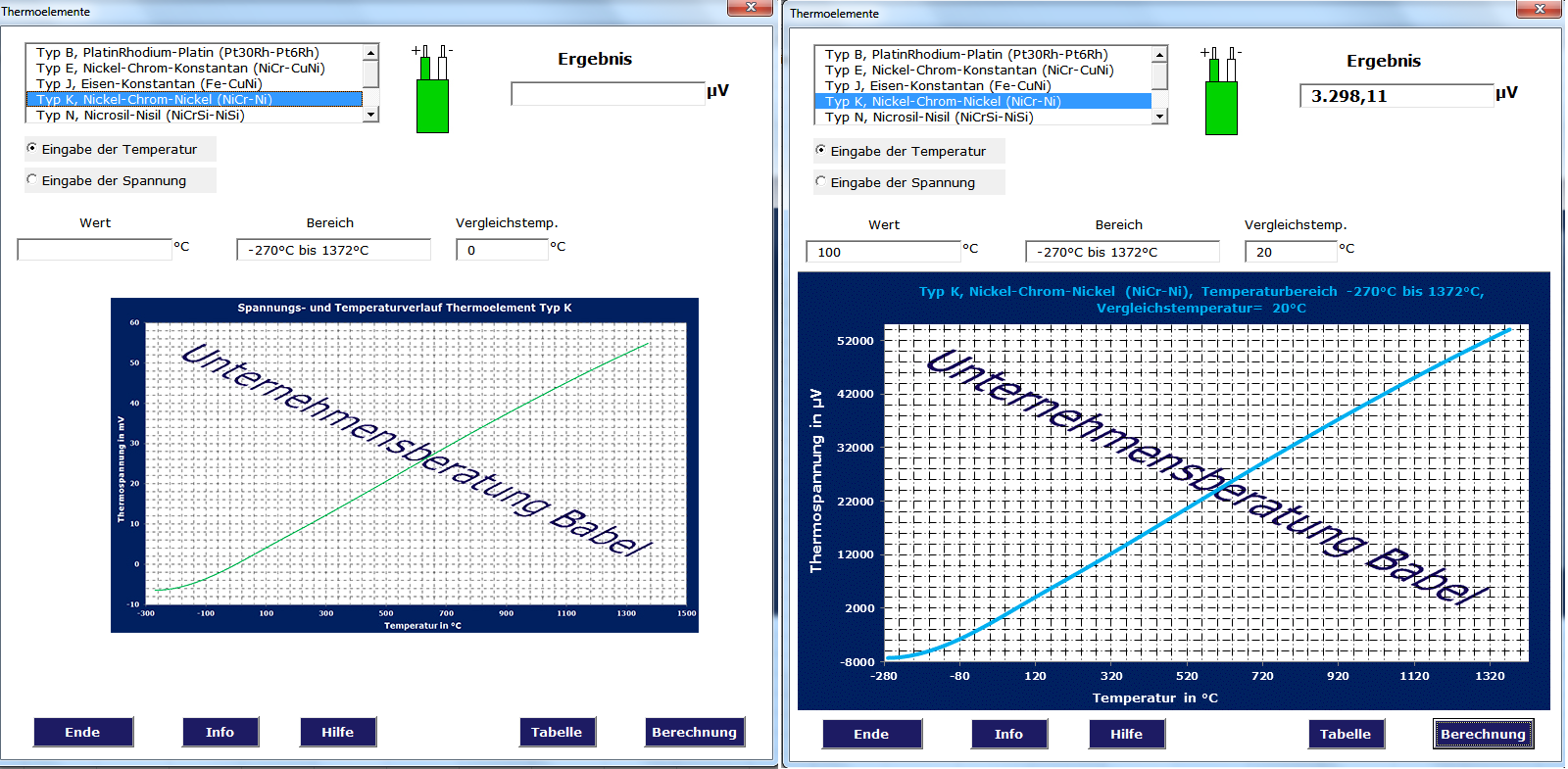

Berechnung von Thermoelementen



Tool zur erzeugung von Spannungs/Temperatur-Tabellen für Thermoelemente

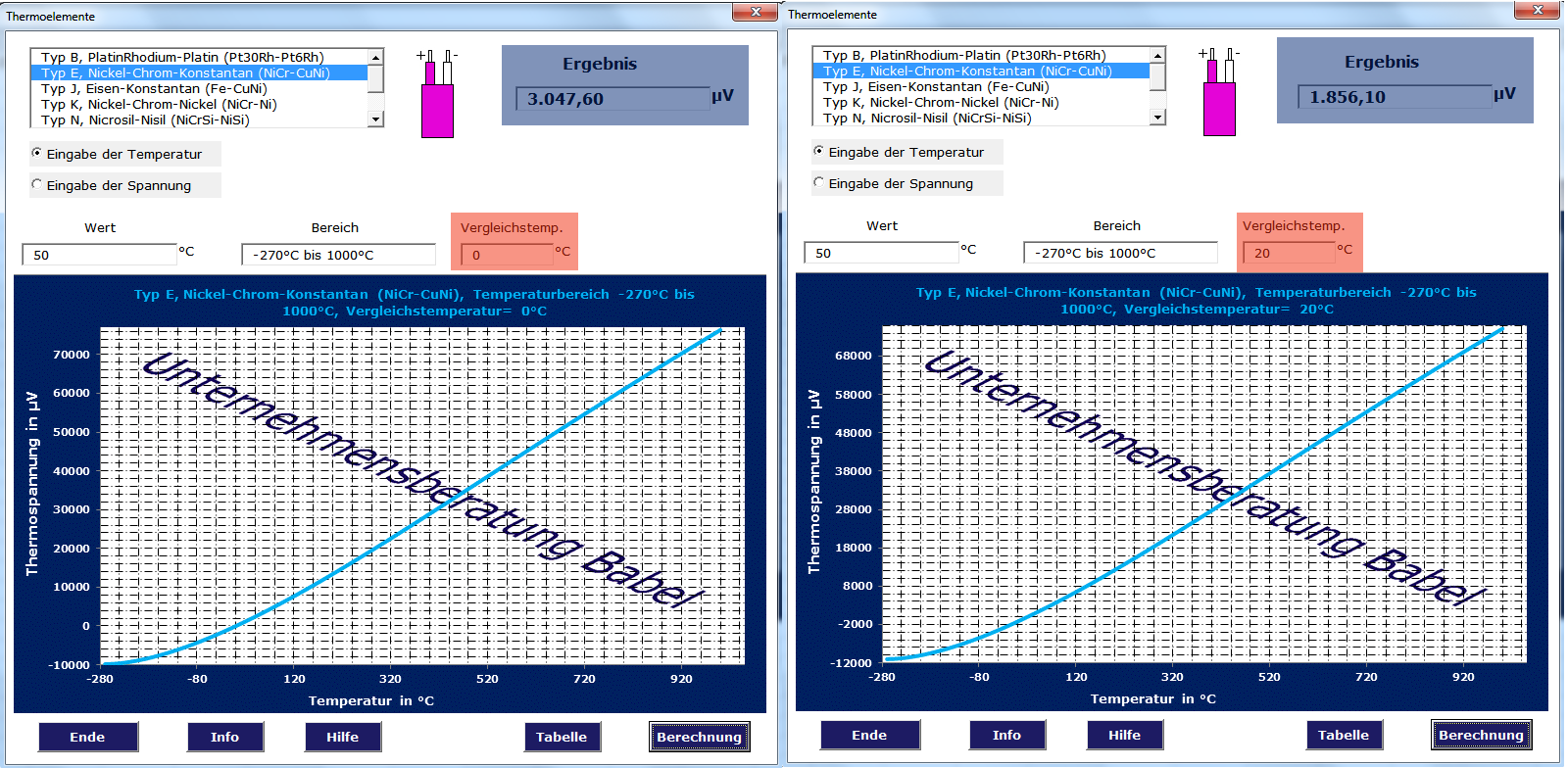

Tool zur Berechnung von Thermoelementen mit Anpassung der Vergelichstemperatur

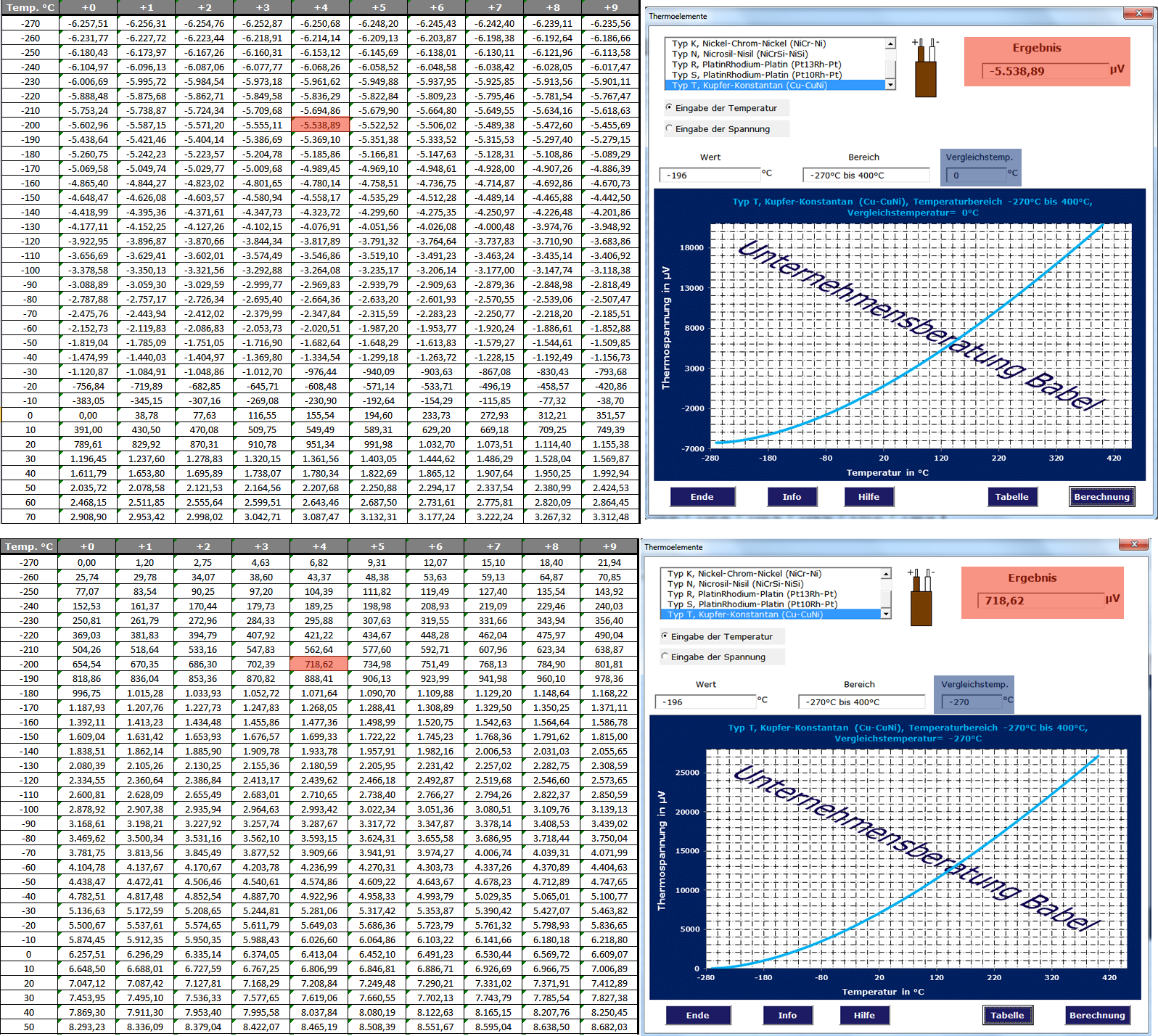

Erzeugte Thermoelementtabelle mit exterm niedriger Vergleichsttemperatur

Ein Mausklick vergößert die Ansichten





Eine erweiterte Informationen zu Thermoelementen finden Sie im Industriegase Lexikon unter:

Thermoelemente
