Tool zur Erzeugung von Dampfdruckgleichungen

Das Tool ermöglicht die Berechnung von Dampfdrücken für Gase aller Art. Es werden lediglich zwei Stützpunkte benötigt. Typische Stützpunkte sind:

Nach Eingabe von Druck und Temperatur zu den entsprechenden Punkten, berechnet die Software die aus den Daten resultierende Dampfdruckgleichung.

Dem Tool liegt die Linearität von LN(p) zu 1/T zugrunde.

Linearer Verlauf LN(p) über 1/T

Mehr zu den Grundlagen finden Sie unter Dampfdruckgleichung.

Beliebige Dampfdruckgleichungen können individuell erstellt werden.

Falls die Temperatur nur in °C vorliegt, schreiben Sie einfach hinter die Zahl ein "c" oder "°c" oder "°C" und die Temperatur wird automatisch umgerechnet. Ein Doppelklick in das oberste Temperatur-Eingabefeld öffnet eine Datenliste von bereits berechneten Gasen. Falls Sie ein spezielles Gas bereits berechnet hatten und die Daten anschließend gespeichert hatten, können Sie jederzeit auf die Daten zurückgreifen. 300 Stoffe sind bereist hinterlegt.



Ein Klick auf die Bilder vergrößert die Ansicht.

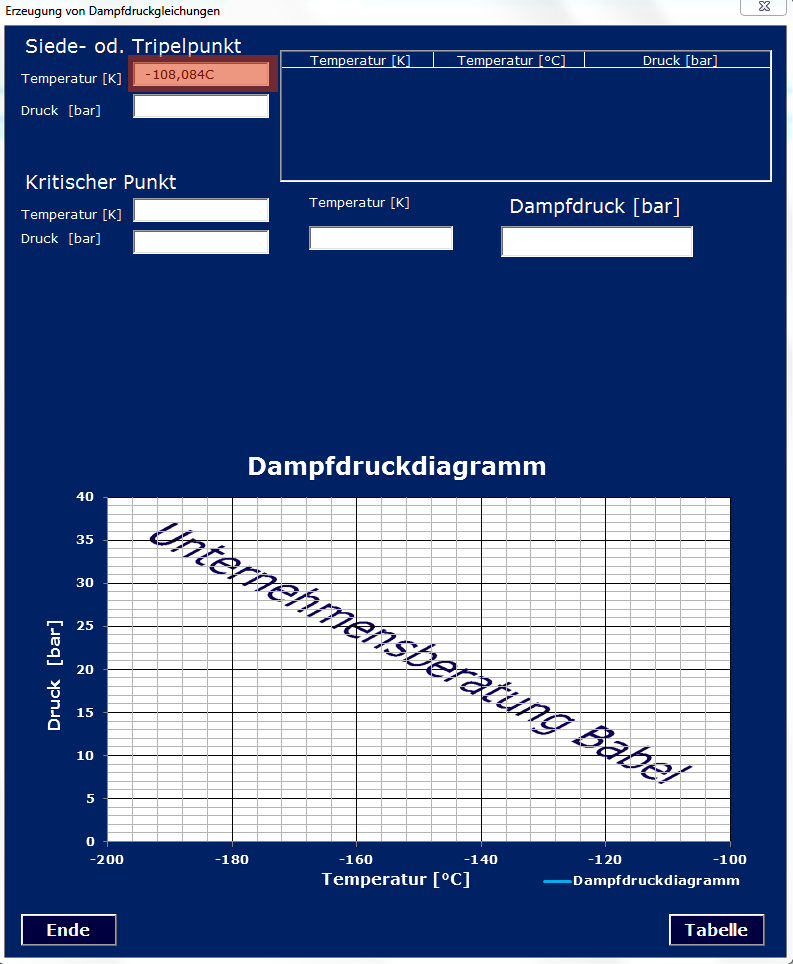

Tool zur Erzeugung von Dampfdruckgleichungen, Startansicht

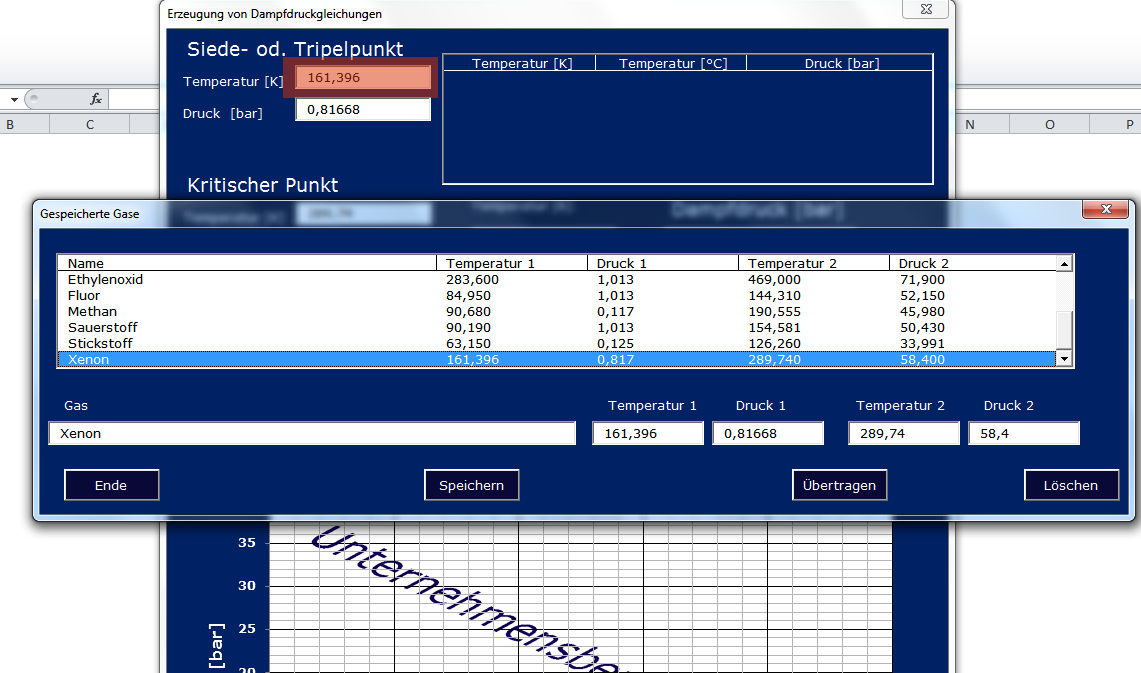

Tool zur Erzeugung von Dampfdruckgleichungen, Datenbank

Nach Eingabe der vier Stützwerte zur Erzeugung der Dampfdruckgleichung, wird die Gleichung dargestellt.

Optimale Ergebnisse zeigen sich bei Eingabe von

Nach Eingabe der vier Werte, wird die Dampfdruckgleichung angezeigt und Diagramm bzw. Tabellenwerte können berechnet werden.

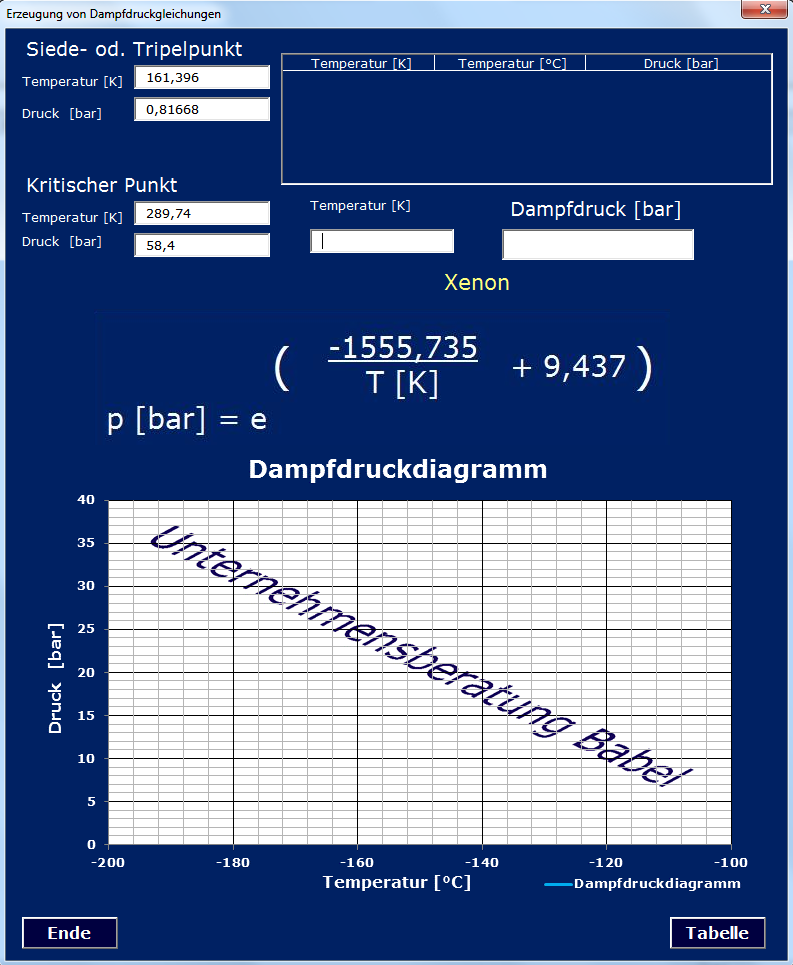

Tool zur Erzeugung von Dampfdruckgleichungen, Ansicht berechneter Werte

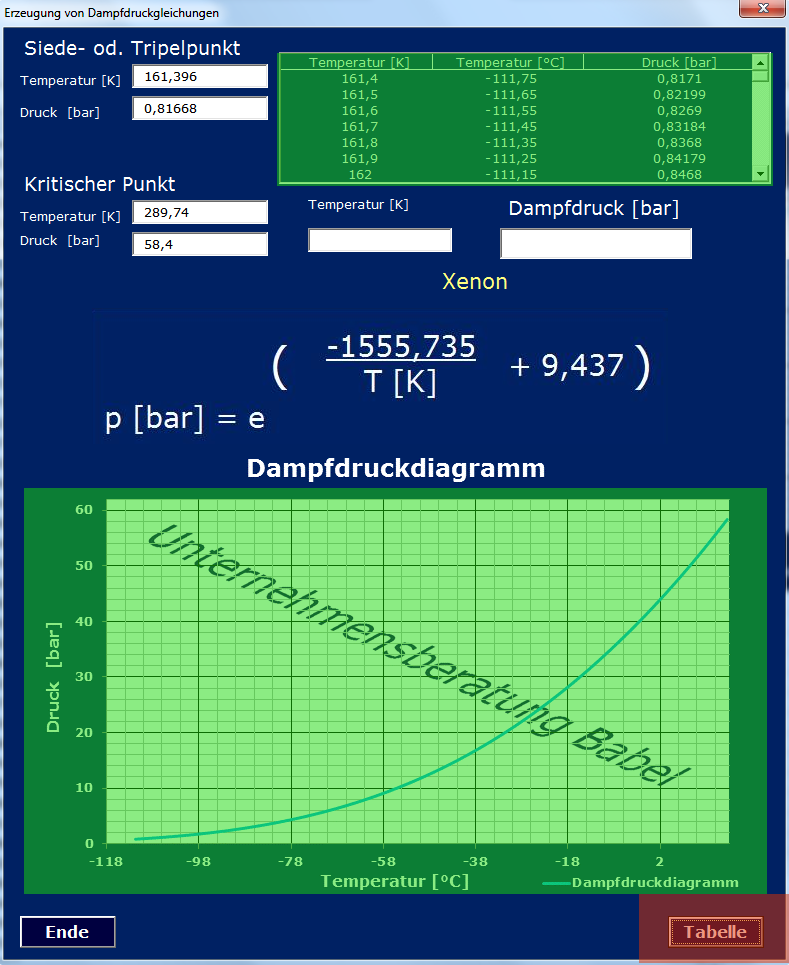

Tool zur Erzeugung von Dampfdruckgleichungen, Tabellenwerte, Diagramm

Sobald die Dampfdruckgleichung berechnet wurde, können Sie unabhängig von den Tabellenwerten oder dem Diagramm auch ganz spezifische Werte innerhalb des von Ihnen durch die Stützwerte definierten Temperaturbereichs berechnen.

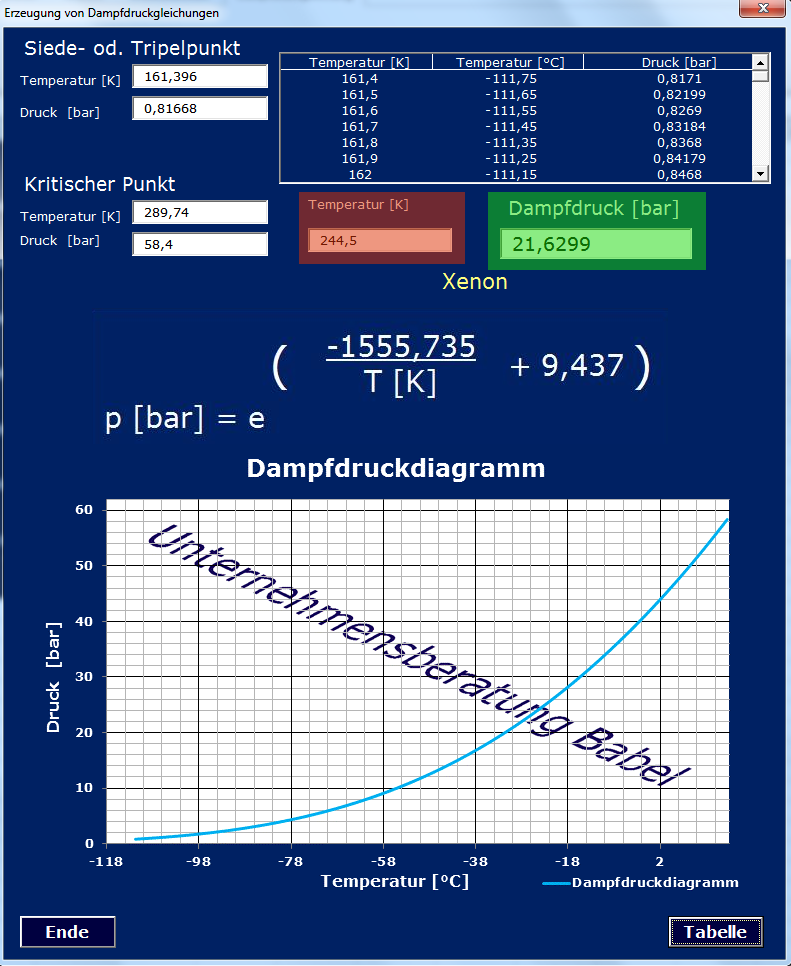

Tool zur Erzeugung von Dampfdruckgleichungen, Individuelle Temperaturberechnung
